Schéma électrique trottinette électrique : lire câbles et connecteurs

En bref : Le schéma électrique d'une trottinette électrique tient en une chaîne : batterie lithium (36 à 72 V) protégée par son BMS, puis contrôleur qui transforme ce courant en trois phases pour le moteur brushless, guidé par trois capteurs Hall. Autour, des fils basse tension relient la gâchette, les leviers de frein coupe-moteur, l'écran et l'éclairage. Savoir le lire t'aide à diagnostiquer une panne et à commander la bonne pièce ; ouvrir la batterie ou toucher au bridage, en revanche, c'est non.

Mis à jour le 06/10/2026 · 10 min de lecture · Notre méthode

Le schéma électrique d'une trottinette électrique en une image

Le moment où tout se joueTa trottinette s'allume, l'écran clignote, mais la roue ne tourne pas. Tu ouvres le deck et tu tombes sur un nœud de câbles jaunes, verts, bleus, rouges et des connecteurs de toutes les tailles. Sans plan, tu risques de débrancher la mauvaise prise ou de commander une pièce incompatible.

Bonne nouvelle : presque toutes les trottinettes du marché suivent le même schéma de principe, de la petite urbaine 36 V au monstre 72 V. Comprends-le une fois et tu sauras lire n'importe quel câblage. Pour la vue mécanique (deck, potence, fourche), passe par le guide qui détaille de quoi est composée une trottinette. Ici, on suit uniquement le trajet du courant, comme dans notre guide pilier sur le fonctionnement d'une trottinette électrique.

Le trajet du courant, de la prise à la roue

Chargeur : il convertit le 230 V du secteur en courant continu à la tension de charge de la batterie.
Port de charge : il amène ce courant jusqu'au pack, souvent via un connecteur rond étanche.
Batterie + BMS : les cellules lithium stockent l'énergie, le BMS les surveille et peut couper.
Contacteur ou bouton d'allumage : un petit fil réveille le contrôleur.
Contrôleur : il lit tes commandes et découpe le courant de la batterie en trois phases.
Moteur-moyeu brushless : les trois phases font tourner la roue, les capteurs Hall renseignent le contrôleur sur la position du rotor.

À retenirDeux mondes cohabitent : le circuit de puissance (gros câbles, de 36 à 84 V selon les modèles, des dizaines d'ampères) et le circuit de commande (fils fins en 5 V ou en tension batterie faible courant). Le premier peut brûler, le second se diagnostique.

Batterie et BMS : le départ du schéma électrique de la trottinette électrique

La batterie est un assemblage de cellules lithium-ion montées en série (pour la tension) et en parallèle (pour la capacité). Une cellule pleine monte à 4,2 V : c'est pour ça qu'une batterie dite 36 V se charge à 42 V, une 48 V à 54,6 V, une 60 V à 67,2 V et une 72 V à 84 V. Ces valeurs figurent sur l'étiquette de chaque chargeur. Le détail des volts, ampères-heures et wattheures est dans le guide sur la puissance de la batterie.

Tension nominale	Cellules en série	Tension pleine charge	Exemple de machine
36 V	10S	42 V	trottinettes urbaines d'entrée de gamme
48 V	13S	54,6 V	Kukirin G2 Pro 48 V 15,6 Ah
60 V	16S	67,2 V	machines double moteur de milieu de gamme
72 V	20S	84 V	Dualtron Thunder 3 72 V 40 Ah

Le calcul qui éclaire toutÉnergie (Wh) = tension (V) × capacité (Ah). La Kukirin G2 Pro : 48 V × 15,6 Ah = 748,8 Wh. La Dualtron Thunder 3 : 72 V × 40 Ah = 2 880 Wh, près de quatre fois plus d'énergie dans le même schéma de principe.

Entre les cellules et le reste du câblage trottinette électrique se trouve le BMS (Battery Management System), une carte électronique collée au pack. Il coupe la sortie en cas de surcharge, de décharge trop profonde, de court-circuit ou de surchauffe, et il équilibre les cellules. Tout ce qu'il faut savoir sur lui est dans notre guide BMS de batterie.

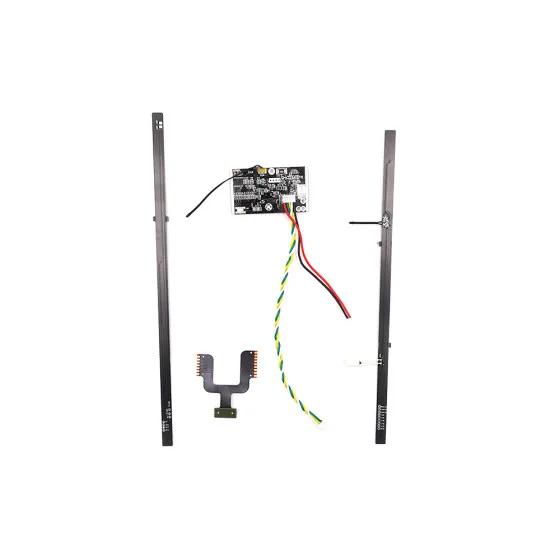

Un BMS de Xiaomi M365 : la carte qui protège les cellules, fixée directement sur le pack.

On n'ouvre pas une batterie lithiumUne batterie de trottinette stocke plusieurs centaines à plusieurs milliers de wattheures. Un court-circuit entre deux cellules peut provoquer un départ de feu violent. Ne perce jamais la gaine, ne ponte jamais le BMS, n'utilise que le chargeur prévu pour ta tension et ne laisse pas charger sur une surface inflammable ou dans un couloir d'évacuation. Une batterie gonflée, qui chauffe ou sent le brûlé se confie à un atelier.

Le contrôleur, centre du faisceau contrôleur moteur

Le contrôleur est le carrefour du schéma : tous les fils y arrivent. Côté entrée, il reçoit le plus et le moins de la batterie par deux gros câbles. Côté sortie, il alimente le moteur par trois câbles de phase. Entre les deux, des transistors de puissance commutent le courant des milliers de fois par seconde pour doser le couple selon ta gâchette. Un contrôleur se définit par sa tension et son courant maximal, par exemple « 36 V 25 A » ou « 72 V 50 A ». Le guide contrôleur de trottinette électrique détaille sinus, onde carrée et pannes.

Le contrôleur d'une Kukirin G3 Pro : arrivée batterie, trois phases moteur et une grappe de connecteurs de commande.

Ce qui entre et sort d'un contrôleur

Entrée puissance : plus et moins de la batterie, gros câbles et connecteur haute intensité.
Sortie puissance : trois phases vers le moteur (souvent jaune, vert, bleu).
Capteurs Hall : un câble fin, généralement 5 fils, qui remonte du moteur.
Gâchette d'accélérateur : 3 fils (alimentation, masse, signal).
Leviers de frein : un contact qui coupe la traction quand tu freines.
Écran : un câble data, et souvent le fil d'allumage.
Éclairage et klaxon : sorties basse tension, parfois via un commodo au guidon.

Deux contrôleurs sur une double moteurSur une trottinette à deux moteurs, tu trouves en général un contrôleur par roue, reliés à la même batterie et coordonnés par l'écran ou par un câble de liaison. Les pièces détachées le reflètent : on vend des contrôleurs « A » et « B » pour un même modèle.

Moteur brushless et capteurs Hall : la fin de la chaîne

Le moteur-moyeu d'une trottinette est un moteur sans balais (brushless) à trois phases. Pour envoyer le courant dans le bon bobinage au bon moment, le contrôleur doit connaître la position du rotor. C'est le rôle des trois capteurs à effet Hall, décalés de 120 degrés électriques : chacun bascule quand un aimant passe devant lui, et la combinaison des trois signaux dicte la séquence de commutation. Le guide moteur de trottinette électrique décrit l'emplacement avant, arrière ou double.

Le câble capteurs Hall d'une Dualtron Sonic : fin, multibrin, il relie les capteurs du moteur au contrôleur.

Faisceau	Nombre de fils	Rôle	Symptôme si défaut
Phases	3 gros fils	transportent la puissance	à-coups, bruit, moteur bloqué, odeur de chaud
Capteurs Hall	5 fils fins en général (5 V, masse, A, B, C)	donnent la position du rotor	démarrage saccadé, code d'erreur moteur, roue qui vibre à l'arrêt
Sonde de température	1 fil fin supplémentaire sur certains moteurs	protège le bobinage	puissance réduite ou coupure à chaud

Le conseil du riderLe câble moteur passe dans l'axe de roue et se tord à chaque démontage. Avant d'accuser le contrôleur, inspecte la sortie d'axe : une gaine pincée ou un fil Hall coupé explique une bonne partie des démarrages saccadés après un changement de pneu.

Gâchette, freins, écran : le câblage de commande

Au guidon, tout est basse tension. La gâchette contient un capteur dont le signal monte quand tu appuies ; le contrôleur traduit ce signal en couple. Les leviers de frein intègrent un contact coupe-moteur : dès que tu freines, la traction est coupée, et sur certains modèles le frein moteur régénératif s'active. L'écran, enfin, dialogue avec le contrôleur par un câble data : il affiche vitesse et batterie, transmet le mode choisi et remonte les codes d'erreur. Le détail des voyants est dans le guide écran et modes de conduite.

Ce que tu y gagnesUne gâchette qui ne répond plus, un levier de frein resté en position « freiné » ou un câble data abîmé donnent des symptômes très proches d'un contrôleur mort. Savoir lire ces fils, c'est souvent remplacer une pièce à quelques euros au lieu d'un contrôleur entier.

Avant d'accuser le contrôleur, vérifie

Les deux leviers de frein reviennent bien en butée (un contact resté fermé bloque la traction).
La gâchette revient à zéro et son connecteur est bien enfoncé.
Le câble data entre écran et contrôleur n'est ni pincé dans la potence ni oxydé.
Le connecteur du câble Hall à la sortie du moteur est propre et verrouillé.
Aucun code d'erreur ne s'affiche : s'il y en a un, note-le avant tout démontage.

Si l'écran affiche un code, note-le : il pointe souvent vers le composant fautif (moteur, gâchette, frein, communication). Si la machine se coupe sans raison apparente, suis l'arbre de diagnostic du guide pourquoi ma trottinette se met en sécurité.

Connecteurs trottinette électrique : savoir les reconnaître

Les connecteurs sont la partie la plus traître du schéma : deux prises qui se ressemblent peuvent porter des tensions très différentes. Avant de commander un câble, un chargeur ou une gâchette, compare toujours la forme, le nombre de broches et la tension avec la pièce d'origine.

Usage	Connecteurs fréquents	Ce qu'il faut vérifier
Batterie vers contrôleur	XT60, XT90 et autres prises haute intensité	polarité, courant admissible, verrouillage
Port de charge	GX16 3 broches, LP16, prise RCA, jack DC 5,5 × 2,1 mm	tension du chargeur et brochage identiques à l'origine
Gâchette, freins, Hall	petites prises JST ou prises étanches type Julet	nombre de broches, sens de la languette
Écran	prise data dédiée au modèle	version d'écran compatible avec le contrôleur

Un chargeur 36 V à sortie 42 V et connecteur GX16 3 broches : la tension de charge est écrite sur l'étiquette.

Même prise, mauvaise tensionLe connecteur GX16 3 broches équipe aussi bien des chargeurs 36 V que 48 V, 60 V ou 72 V. Brancher un chargeur 54,6 V sur une batterie 36 V parce que « la prise rentre » expose à une surcharge. Le guide chargeur de trottinette électrique explique comment lire l'étiquette.

Les pièces de câblage se trouvent par type et par modèle : contrôleurs pour trottinette, chargeurs ou batteries de remplacement. Les grandes marques comme Xiaomi, Segway-Ninebot, Kukirin ou Dualtron disposent d'un large choix de pièces dédiées, ce qui évite les adaptations hasardeuses.

Ce que tu peux faire toi-même, et ce qui est interdit

Lire un schéma ne fait pas de toi un électricien, et c'est très bien comme ça. Voici la ligne rouge, honnêtement tracée, entre le bricolage raisonnable et ce qui expose à un incendie ou à la loi.

Si tu veux…	Alors…
rebrancher un connecteur débranché ou oxydé	faisable batterie coupée, chargeur débranché, en photographiant le câblage avant
remplacer une gâchette, un levier de frein ou un écran	faisable avec la pièce prévue pour ton modèle
changer un contrôleur	possible pour un bricoleur soigneux, à l'identique (même tension, même courant, même modèle)
ouvrir la batterie, souder des cellules ou toucher au BMS	non : atelier spécialisé uniquement
monter un contrôleur plus puissant ou modifier le bridage	non : illégal sur la voie publique et dangereux

Ce que dit la loi sur le bridageUne trottinette électrique ne doit pas dépasser 25 km/h par construction pour circuler sur la voie publique. Selon l'article L317-1 du Code de la route, le fait de modifier ou de faire modifier le dispositif de limitation de vitesse d'un engin de déplacement personnel motorisé est puni d'un an d'emprisonnement et de 30 000 euros d'amende, et l'engin est immobilisé jusqu'à sa remise en conformité. Le guide débrider sa trottinette électrique détaille les risques.

Tu veux plus de punch ? La seule bonne réponse est de choisir une machine conçue pour, en restant à 25 km/h sur la route. Parcours les trottinettes électriques puissantes ou l'ensemble du comparatif des trottinettes électriques : 1 893 modèles et 184 boutiques en ligne comparés.

Comparer les trottinettes électriques

Questions fréquentes

Où trouver le schéma électrique de ma trottinette électrique ?

Le schéma complet est rarement publié par les fabricants. Le manuel indique parfois l'emplacement des connecteurs, et les fiches de pièces détachées montrent le contrôleur, l'écran ou la gâchette de ton modèle. En pratique, le schéma de principe est le même partout : batterie et BMS, contrôleur, moteur à trois phases avec capteurs Hall, puis gâchette, freins et écran en basse tension. Photographie toujours le câblage avant de débrancher quoi que ce soit.

Combien de fils sortent d'un moteur de trottinette électrique ?

Un moteur-moyeu brushless a trois gros câbles de phase qui transportent la puissance, plus un faisceau fin pour les capteurs Hall, généralement cinq fils : alimentation 5 V, masse et les trois signaux A, B et C. Certains moteurs ajoutent un fil de sonde de température. Si un fil Hall est coupé, la trottinette démarre en saccades ou affiche un code d'erreur moteur.

Le contrôleur et le BMS, c'est la même chose ?

Non. Le BMS est collé à la batterie et protège les cellules : il coupe en cas de surcharge, de décharge profonde, de court-circuit ou de surchauffe, et il équilibre les cellules. Le contrôleur est placé entre la batterie et le moteur : il lit ta gâchette et tes freins, puis découpe le courant en trois phases pour faire tourner la roue. Une panne de l'un ne se répare pas en changeant l'autre.

Pourquoi ma trottinette s'allume mais n'avance pas ?

Le plus souvent, c'est un levier de frein dont le contact coupe-moteur reste activé, une gâchette débranchée ou défectueuse, ou un câble Hall abîmé. Vérifie que les deux leviers reviennent en butée, que la gâchette revient à zéro et que les connecteurs sont bien enfoncés. Si un code d'erreur s'affiche, note-le : il oriente directement vers le composant concerné. Le contrôleur ne vient qu'après ces vérifications.

Puis-je utiliser un chargeur avec la même prise mais une autre tension ?

Non. La forme du connecteur ne dit rien de la tension : une même prise GX16 équipe des chargeurs 42 V, 54,6 V, 67,2 V ou 84 V. Le chargeur doit correspondre exactement à la tension de pleine charge de ta batterie, indiquée sur son étiquette, et à son brochage. Un mauvais chargeur peut surcharger les cellules et créer un risque d'incendie.

Est-il légal de changer le contrôleur pour un modèle plus puissant ?

Pour rouler sur la voie publique, non si cela permet de dépasser 25 km/h. L'article L317-1 du Code de la route punit la modification du dispositif de limitation de vitesse d'un an d'emprisonnement et de 30 000 euros d'amende, avec immobilisation de l'engin. Un remplacement à l'identique, même tension, même courant et même référence, reste en revanche une réparation normale.
